Professional Customized X Ray Baggage Scanner Machine HPC-6040C with Russian

Индивидуальный комплекс рентген-телевизионный X-Ray baggage scanner HPC-6040C


Назначение оборудования
Комплекс рентген-телевизионный стационарный HPC-6040C предназначен для досмотра сумок, пакетов и других малогабаритных вещей, с функциями автоматического обнаружения материалов высокой плотности и опасных веществ.


ТЕХНИЧЕСКИЙ ПАСПОРТ:
Технические характеристики:
1.Размер туннеля: 610 мм (Ш) х 420 мм (В);
2. Высота конвейера: 700 мм;
3. Скорость конвейера: 0,22 м/с;
4. Грузоподъемность конвейера (равномерное распределение груза): 165кг.;
5. Напряжение генератора: анодное напряжение: номинальное 160 кВ, рабочее 160 кВ;
   -охлаждение: герметично закрытая масляная ванна, ток источника 0,7 mA;
6. Разрешающая способность по медной проволоке: стандартная 40 АWG, типично 40 АWG;
7. Проникающая способность по стали: стандартная 36 мм, типичная 36 мм;
8. Качество изображений - цифровой формат;
9. Представление изображений: цветное;
10. Монитор: Плоско панельный жидкокристаллический монитор 21˝ - 1 шт.;
11. Масштабирование изображения: Плавное увеличение базового изображения (+) 220-ти кратное, а также уменьшение базового изображения (-) 2-х кратное.

Программное обеспечение обеспечивает:
Распознавание материалов различного происхождения, находящихся в сканируемом багаже. Информация по веществу оценивается с помощью двух энергетического метода анализа, при сравнении высоких и низких сигналов излучения. Классификация веществ осуществляется в соответствии с атомными числами (Z). Система распознает и разделяет определенным цветом предметы, изготовленные из различных материалов таким образом, чтобы оператор мог легко идентифицировать объекты, находящиеся внутри багажа;
- Выделение органических материалов. Возможность виртуального отделения неорганических материалов для облегчения анализа изображения оператором;
- Исключение органических материалов. Возможность виртуального отделения органических материалов для облегчения анализа изображения оператором;
-Для улучшения распознавание отдельных объектов, таких как пластиковое оружие, взрывчатые вещества и наркотики, обеспечивается оптимальный контраст изображения, с наивысшим детальным разрешением. С помощью электронной обработки изображений усиление контраста производится для каждого отдельного участка изображения, обеспечивая возможность четко идентифицировать все объекты, даже если они покрыты металлическими листами;
- Автоматическое обнаружение опасных веществ и предметов. Система в автоматическом режиме обнаруживает твердые взрывчатые вещества, наркотические вещества и материалы высокой плотности. Для повышения эффективности работы операторов, предусмотрена возможность без дополнительных манипуляций оператора, классифицировать тип обнаруживаемого материала, в этих целях области нахождения опасных веществ в досматриваемом объекте дифференциально выделяются рамками различного цвета:
рамка красного цвета - вещества, аналогичные по атомному весу с взрывчатыми; рамка зеленого цвета аналогичные наркотикам;
рамки голубого цвета - вещества высокой плотности (при этом вмешательство со стороны оператора или остановка конвейера не требуются).

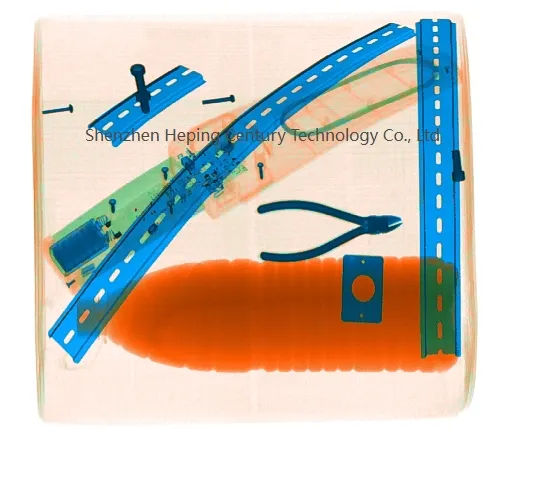

Сканирование изображений показывает:


- Для улучшенной визуализации объектов высокой плотности и укрытых за ними предметов, только к объектам с высоким поглощением, без изменения или потери информации по другим участкам изображения, автоматически применяется функция повышенного проникновения (при этом вмешательство со стороны оператора или остановка конвейера не требуются).
- Определение и выделение веществ органического происхождения с эффективным атомным числом 7, 8, 9 (вода, пластиды; смешанные наркотики; наркотические вещества без примесей; соответственно). Посредством нажатия одной кнопки пульта управления часть изображения, представляющая материалы с выбранным атомным числом, отображаются на экране красным цветом, все остальные участки в черно-белом;
- Оптимизированный контраст заднего плана (фона) формируемых рентгеновских изображений. Фон генерируемых рентген-телевизионных изображений оптимизирован для восприятия человеческим глазом (объект отображается на темном фоне) для обеспечения лучшего распознавания деталей изображения, усиления концентрации внимания, снижения усталости и напряжения оператора. Тон заднего плана имеет возможность меняться (настраиваться), в зависимости от индивидуальных особенностей зрения оператора.
- оптимизированные увеличение рентгеновских изображений, т.е. посредством однократного нажатия соответствующей клавиши пульта управления происходит увеличение рентгеновских изображений маленького размера до оптимального размера экрана;
- сохранение, архивирование и обработку рентгеновских изображений;
- повторный просмотр багажа;
- счетчик багажа;
- отображение времени / даты;
- полную автоматическую диагностику, в том числе:
1) тестирование всех систем при каждом включении;
2) фоновая диагностика в режиме реального времени;
3) информирование оператора о работоспособности систем интроскопа в режиме реального времени;
- автоматическое оповещение о необходимости проведения процедуры регенерации рентгеновского генератора во избежание выхода из строя рентгеновской лампы;
- интерфейс на русском языке.
Электропитание: от сети переменного тока 50 Гц напряжением в диапазоне 220-230 В; 0,9 кВа;
- габариты 2000 (Д) мм х 950 (Ш) мм х 1350(В) мм;
- вес 450 кг ± 20 кг.;
- рабочая температура: от 0 С до + 45С;
- влажность: от 5% до 95% без конденсации.

Быстрый доступ к основным электронным компонентам РТУ, модуль компьютера, интерфейсные модули (интерфейсы к основным компонентам РТУ, таким как детекторная линейка, мотор конвейера, генератор, блок управления генератором, монитор, клавиатура управления), накопители информации, устройства для записи и хранения данных, конструктивно размещаются на одной электронной плате.
Конвейерная лента без застежек молнии, не сшита, не скреплена скобками.
Радиационная безопасность:
- рентген-телевизионная установка имеет индикаторы визуальной сигнализации о включении рентгеновского излучения. Два индикатора о рентгеновском излучении размещены на корпусе таким образом, что их видно со всех сторон всем участникам процесса досмотра.
- рентген-телевизионная установка имеет систему блокировки генератора. При демонтировании или открытии защитных освинцованных панелей детекторного блока, кожуха коллиматора, происходит размыкание соответствующего реле, чтобы не допускалось включение рентгеновского излучения.

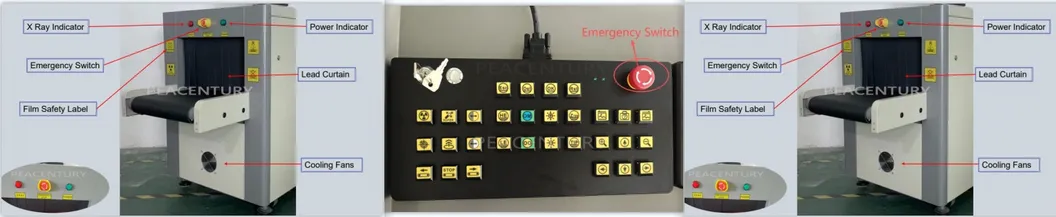

- рентген- телевизионная установка оборудована тремя кнопками аварийной остановки, по одной на каждой стороне туннеля, а третья встроена в панель управления (в клавиатуру). Две кнопки аварийной остановки на каждой стороне туннеля имеют защитную оболочку, чтобы избежать непреднамеренного нажатия.

тремя кнопками аварийной остановки

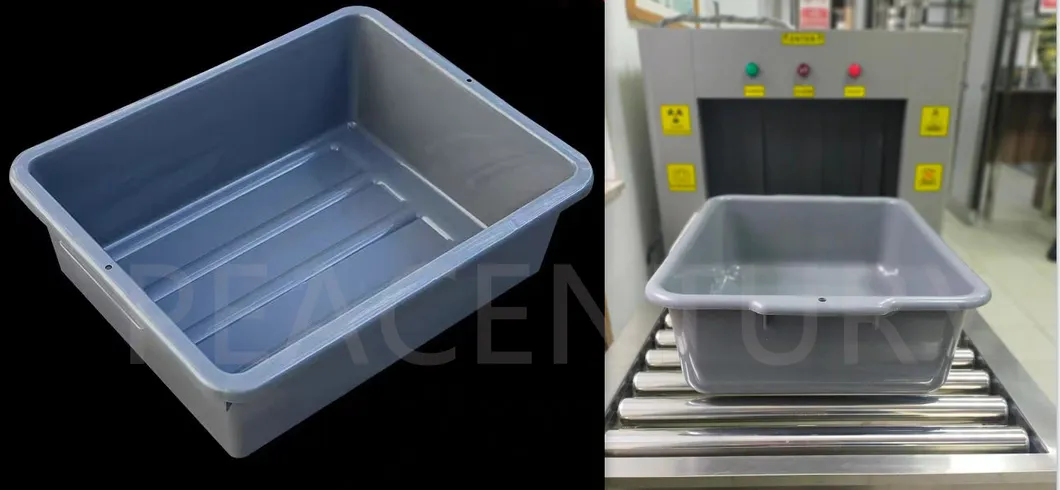

Комплект:

Доступны русский, казахский, английский и многие другие языки.

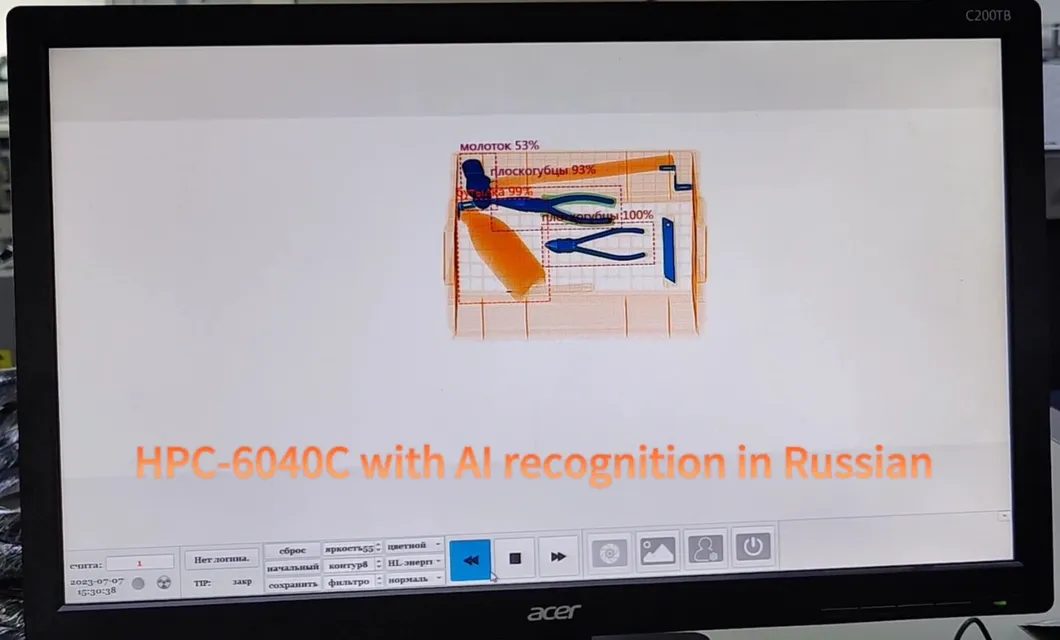

Новые функции распознавания с помощью искусственного интеллекта на ваш выбор.

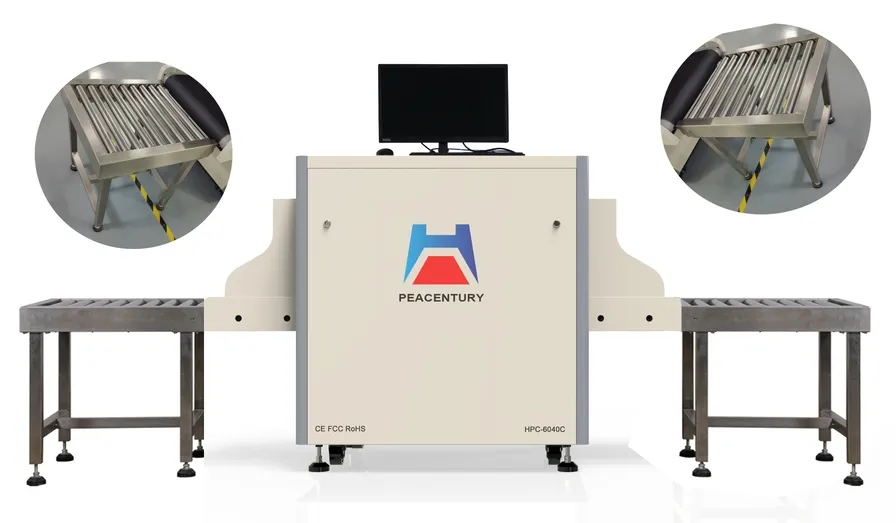

X ray machine

Neutral Packing:

Other tunnel size X ray machine for option

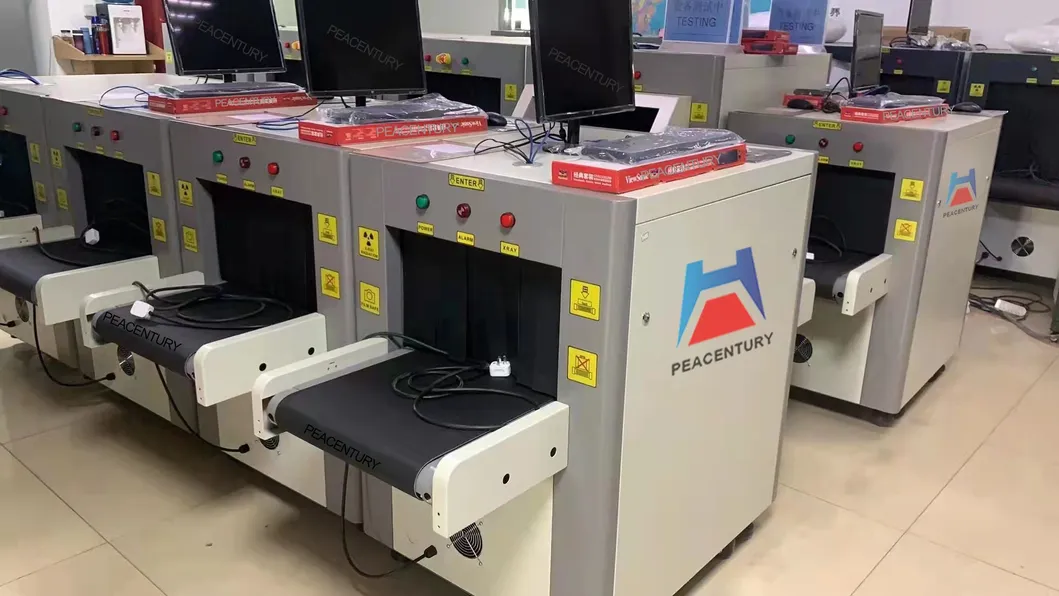

Our factory show

Our certificates:CE of European Union, Rohs,FCC.

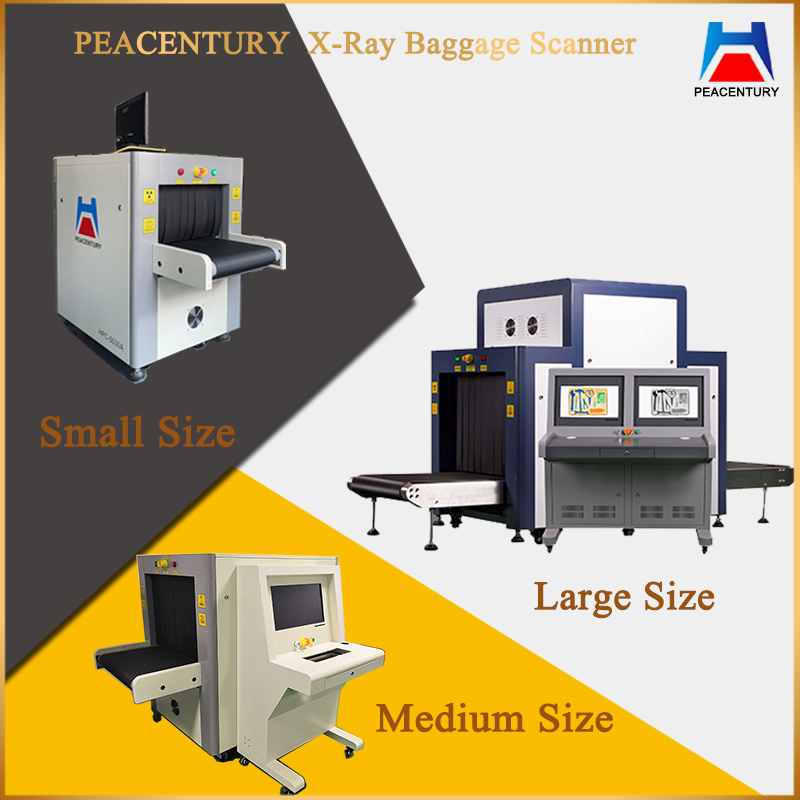

Our product line

Application place :
#Museum , #Prison , #Pier, #Station , #Government , #Polic e station,   #Metro station , #Airport , #Court , #Bank , #Prison , #Factory , #Office , #Stadium , #Conference room , #Public place, #Exhibition center,etc.
